Universal Robots

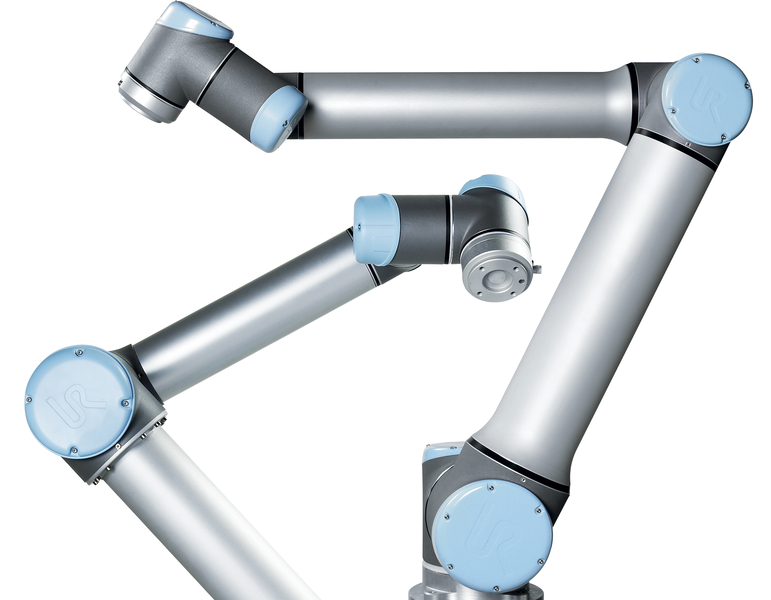

Mit den Robotermodellen UR3, UR5 und UR10 hat Universal Robots die Einsatzbereiche von Robotern in der industriellen Fertigung noch einmal erweitert. Denn sowohl in großen Industriebereichen wie der Automobilproduktion, die bereits einen hohen Automatisierungsgrad aufweisen, als auch in kleinen und mittelständischen Unternehmen bieten die Robotertypen neue Ansätze in der Automatisierung.
Für Aufgaben, die nur eine geringe Tragfähigkeit des Roboters von drei, fünf oder zehn Kilogramm erfordern, für Backup- oder Notstrategie oder für begrenzte Flächen sind die Robotertypen UR3, UR5 und UR10 von Universal Robots sehr gut geeignet.
Vor allem für die kleinen und mittelständischen Unternehmen liegen darüber hinaus die Vorteile in der Programmierungsänderung der Roboter durch eigenes technisches Personal, die einfache Anwendung und die sehr schnelle Amortisation der Roboter.
Vorteile Universal Robots
- kompakter Aufbau der Roboter
- geringes Eigengewicht der Roboter (mobil einsetzbar)
- mit verschiedenen Werkzeugen bestückbar
- geräuscharm
- energiesparend
- einfache Programmierungsänderungen
- Grenzflächen passend zu den meisten industriellen Sensoren
- niedrige Implementierungskosten
- schnelle Amortisierung
Anwendungen & Applikationen
- Reinigung von Bauteilen
- Auftrag von Primern oder Aktivatoren
- Auftrag von Klebstoffen
- Hohlraum-Schäumen
- Montage von Kleinbauteilen
Technische Spezifikation UR3, UR5 und UR10
| UR3 | UR5 | UR10 | |
| Gewicht | 11,0 kg | 18,4 kg | 28,9 kg |
| Traglast | 3 kg | 5 kg | 10 kg |
| Reichweite | 500 mm | 850 mm | 1300 mm |
| Grundfläche | Ø 118 mm | Ø 149 mm | Ø 149 mm |
| Anzahl Gelenke | 6 Drehgelenke | 6 Drehgelenke | 6 Drehgelenke |
| Rotation | +/- 360 ° an allen Gelenken | +/- 360 ° an allen Gelenken | +/- 360 ° an allen Gelenken |
| Geschwindigkeit Gelenke | 360 °/s | max. 180 °/s | - |
| Geschwindigkeit Fuß- und Schultergelenk | 360 °/s | - | 120 °/s |
| Geschwindigkeit Ellbogen- und Handgelenk 1-3 | 360 °/s | - | 180 °/s |
| Geschwindigkeit Werzeugschnittstelle | ca. 1.000 mm/s | ca. 1.000 mm/s | ca. 1.000 mm/s |
| Wiederholgenauigkeit | +/- 0,1 mm | +/- 0,1 mm | +/- 0,1 mm |
(Angaben Universal Robots)
Anwendungsgebiete ATN und Universal Robots
Zellenkonzepte Automotive
- Scheibenkleben (Backup)
- Hohlraum-Schäumen (Backup)
- Primerapplikationen
- Montage und/oder Applikation von Elementen wie Dachantenne, Heckdeckelblende, Batteriekasten, Spoilern oder Radläufen
Kooperation Mensch-Maschine
- Unterstützung von Montageprozessen
Qualitätssicherung
- Spaltvermessung
- Stoßkontrolle
ausführliche Tests des UR10 im Technologiezentrum der ATN
Im Technologiezentrum der ATN wurde der UR10 umfassend getestet. Dafür wurden verschiedene Werkzeuge für die Applikation von Primern und Klebstoffen montiert bzw. verschiedene Anwendungen simuliert. Testbestandteil waren auch die unterschiedlichen Montagearten des Roboters in stehender und abgehängter Position.
